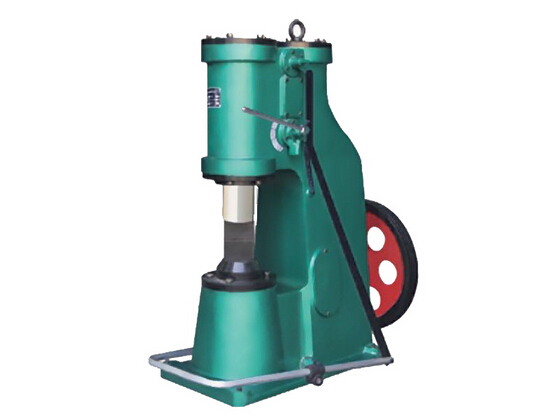

C41-25公斤单体式空气锤

C41-25公斤单体式空气锤也可称为C41-25公斤锻打空气锤，可实现对金属制品的冲压，锻打。该款设备为自由锻造设备的一种，具有两个汽缸。压缩缸将空气压缩，锤头以电动机带动，通过分配阀送入工作汽缸，推动活塞连同锤头作上下运动起锤击作用。该设备操作灵活，适用于各种自由锻造： 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等，使用开式垫模可以进行各种模锻。在五金工具、医疗器械、金银加工、制造业、农机具及铜管厂等行业都有广泛的应用，C41-25公斤打铁空气锤是一种经济实用型机床，这种空气锤使用方便，容易操作。

C41-25公斤单体式空气锤参数：

型 号	C41-25公斤单体式空气锤
落下部分质量（公斤）	25
打击能量（kj）	0.27
打击次数（Min-1）	250
工作区间高度（mm）	240
锤杆中心线至锤身距离（mm）	200
可锻毛坯方长(mm×mm)	40*40
可锻毛坯 圆	Φ45
电机功率(kw)	2.2
整机重量（kg）	760
电机转速(r.p.m)	1440
砧座（kg）	一体机
机器外型尺寸（mm）	800×410×1213

C41-25公斤空气锤优点：

1、C41-25公斤空气锤的噪音分贝低、结构合理、操作方便。能够适用于各种自由锻造，如延伸、镦粗、冲孔、剪切、锻焊、扭转、弯曲等，使用垫模即可进行各种开式模锻。

2、空气锤的传动部分为两级传动，设置在封闭的箱体内，工作时箱体内的润滑油由高速旋转的齿轮甩带到传动轴、曲轴两端的轴承内，实现了对轴承的润滑。

3、打铁空气锤自身有空气压缩机构，只需接通电源便可开动。

4、具有自吸式润滑油泵，工作时可实现对工作缸、压缩缸的自动润滑。

5、操作足够方便，在工作过程中，操控操作手柄便可得到各种作业动作，如空转、提锤、连续打击、单次打击及压锤，打击能量大小可由操纵手柄控制。

6、能量大、动作快、经济性好、结构简单、维修方便。空气锤设有提锤安全装置，该装置打开可进行各种作业动作，杜绝了错误操作事故的发生。

7、空气锤锤杆导程处设有抖板安全装置，在更换下砧块或下模时此装置抖住锤杆，防止锤杆下落的伤人事件。

8、电气部分设有缺相保护、短路保护、超电压保护，保证了设备的正常工作。

9、工艺性能：可用平面或成形的砧块以自由锻造的方法进行各种锻造工作，比如镦粗、延伸、冲孔、剪切、锻接、弯曲及扭转等工序，也可进行简单的胎模锻造，工作效率可达90%，能够完全满足不间断生产。

10、此款空气锤轻打、重打分明，而且互不干扰，能满足各种锻造工艺要求。

C41-25公斤单体式空气锤结构：

主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。

空气锤包含的附件以及易损件：

附件主要包括：工作缸活塞环、压缩缸活塞环、电机轮。

易损件主要有：锤杆,活塞,活塞导程,油泵,连杆，钢瓦、铜套齿轮。

根据C41-25公斤单体式空气锤结构图以及配件可以看出其工作原理，即电动机通过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。进而利用空气锤的这些动作进行机器作业、生产。

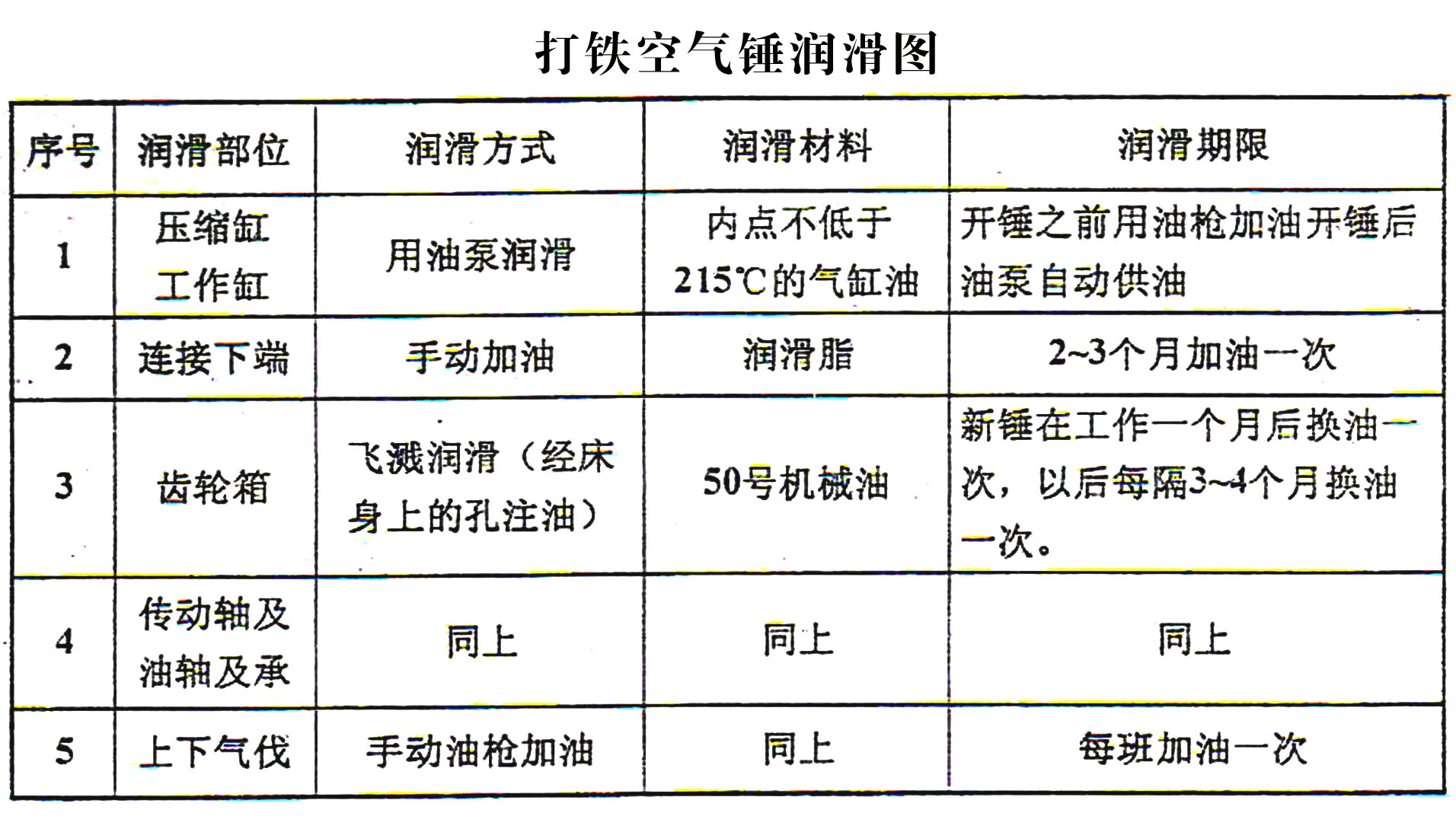

空气锤润滑部位图：

C41-25公斤锻打空气锤使用过程中注意事项：

1、锻打前应先试运转1～2秒 ,冬季应先用手转动，然后启动，较永劫间停用的锻锤启动前应先排挤气缸中的积水。

2、锻件应放在锤头中间，不准歪斜，提锤时间不高出1秒，否则会使氛围锤过热。

3、开锤者在事情中应屈从掌钳者的信号，不得随意开、停呆板，其他职员发出紧急制止信号时，开锤者应立刻停机。

4、每次作业时应检查铁砧牢固环境，不得松动歪斜

5、夹持锻件的夹钳，须得当锻件的大小和外形，掌钳者必须夹紧锻件。

6、掌钳者的手指不准放在钳柄之间，钳柄应置于身段右或左侧，不得正对胸腹部。

7、锻件未到达铸造所需求的温度时；锻件放在砧子上的位置不精确或差异要求时；锻件夹持不稳时，均不准进行锻打。

8、试锤时必须放加热锻件或木料。锤头提拔不得高出划定位置，不准冷锻或锤打过烧的工件。

9、空气锤利用日久后，若砧座下沉，使锤头行程加大，锤杆中部的安置线（红横线）如袒露5mm 时，应立刻制止利用并举行调解，加高锤头或变更根本枕木。

10、堵截工件时，正面严禁站人。从空气锤基本组成及其基本特性，总结出空气锤在工作时不但存在排气噪声也存在进气噪声，并且进排气噪声对操作工人及其周围环境的危害为严重。
空气锤噪声对人类的危害,首当其冲是使人的听力下 降.噪声对听力的影响与噪声的强度,频率及作用时间等有关.噪声强度越大,频率越高。作用时间越长, 危害越大。空气锤的高噪声对办公室人员办公影响很大。在炎热的夏天，由于怕噪声的污染,不得不关紧门窗办公，即使这样也没能很好解决这个问题，鉴于此，厂里不得不将门，窗改为隔声门和双层隔声窗。其次，噪声对工厂周围居民也造成了严重伤害。
锻打空气锤噪声的控制：
1、 冲击噪声的控制，根据冲击噪声产生的机理可知，该噪声从声源上无法克服，而只能从其传播途径上采取措施。
(1)将上，下锤头用罩子罩起来，但这样无法操作锻件，显然行不通。
(2)让工人配带防噪耳塞或防噪头盔，但因工人配带后有不适感觉，故很少使用。
(3)在机身上粘贴阻尼层来减少振动辐射噪声，但由于机身振动剧烈，面积大，加之加速度噪声又无法克服，所以效果不佳。
这些都说明要减少冲击噪声对人的损害难度较大。但是,，冲击噪声对环境的危害,可采取对空气锤工作间进行隔声处理的方法，即用隔声门窗等不使其噪声传出来。实践证明，这是一种切断空气锤噪声传播，降低其对环境柯染的有效方法。
2、纯机械噪声的控制。空气锤噪声以冲击噪声为大，进排气噪声次之，纯机械噪声小。这样，从噪声的掩蔽效应考虑，应以冲击噪声控制为主，进排气噪声次之，加之纯机械噪声和进排气噪声同时存在，纯机械噪声控制有时显得不重要。要降低空气锤的纯机械噪声,空气锤生产厂家可采用高精度的轴承，并且轴承与轴和孔的配合及径向，轴间隙要合理,要加强润精。此外，提高齿轮和轴及壳体的加工，装配精度，在齿轮箱体外表面粘贴减振阻尼层，也可达到降低纯机械噪声的目的。

3 、进排气噪声的控制。由于空气锤进排气噪声是以低中频为主，高频 部分声压级仍很高的一种动力性噪声，所以对它的控制应设计一种宽频带的降噪消声器。在空气锤进排气口安装消声器是一种成功治理该噪声的方法。
 打铁空气锤的冲击噪音是无法克服的，但是其纯机械噪音是可以尽量避免的，作为拥有近二十年生产研发经验的空气锤生产厂家，我们已经攻克这一问题，尽量将其纯机械噪音降到低。

如何对C41空气锤进行正确检查

当C41空气锤出现问题的时候，虽然我们也进行了检查，但是我们的检查方法正确吗？下面我们详细的看一下：

一、启动C41空气锤之前

1、检查各受振部位无松动，锤头无裂纹，锤头砧子的楔子应顶紧。空气锤气缸润滑应良好，调整好进油量，按规定加注气缸油。
2、工作前应提前摇动注油器20-30圈，以提前供油润滑。
3、应清除砧子、锤头工件表面上的氧化铁皮。
4、冬季工作前应预热锤头、砧子、锻模到60℃以上。

5、夏季炎热，可能会造成机油挥发。空气锤操作师傅要做好机油的检查工作及时注油，换油，并保持油路畅通。
6、应该对锻件几何尺寸进行检查，严禁锻打超过锻锤锤打能力的锻件。

二、C41空气锤工作过程中注意事项
1、锻打前应先试运转1～2秒 ,冬季应先用手转动，然后启动，较长时间停用的空气锤启动前应先排出气缸中的积水。
2、锻件应放在锤头中心，不准歪斜，提锤时间不超过1秒，否则会使空气锤过热。
3、开锤者在工作中应听从掌钳者的信号，不得随意开、停机械，其他人员发出紧急停止信号时，开锤者应立即停机。
4、夹持锻件的夹钳，须适合锻件的大小和形状，掌钳者必须夹紧锻件。
5、掌钳者的手指不准放在钳柄之间，钳柄应置于身体右或左侧，空气锤不得正对胸腹部。
6、锻件未达到锻造所需求的温度时；锻件放在砧子上的位置不正确或不合要求时；锻件夹持不稳时，均不准进行锻打。
7、试锤时必须放加热锻件或木料。锤头提升不得超过规定位置，不准冷锻或锤打过烧的工件。
8、切断工件时，切口正面严禁站人。
9、空气锤使用日久后，若砧座下沉，使锤头行程加大，锤杆中部的安装线（红横线）如露出5mm 时，应立即停止使用并进行调整，加高锤头或更换基础枕木。
10、经常检查铁砧固定情况，不得松动歪斜。

三、C41空气锤停机注意事项
1、工作中如发现机身震动，锤杆、砧子、锤头等出现裂纹时，应立即停机检修，严禁带病作业。
2、起动或停止运转时，应将手柄置于空档位置。
3、工作完毕后，必须将锤头提起，并将木板垫放在砧上，再慢速落下锤头，关闭电源。
4、停止工作时，不准用手直接接擦砧面。

空气锤操作者若能严格按照以上规程操作，就可以尽可能地尽量避免不必要的操作失误及人身伤害，平时养成良好习惯，仔细一点点，幸福一大家。
