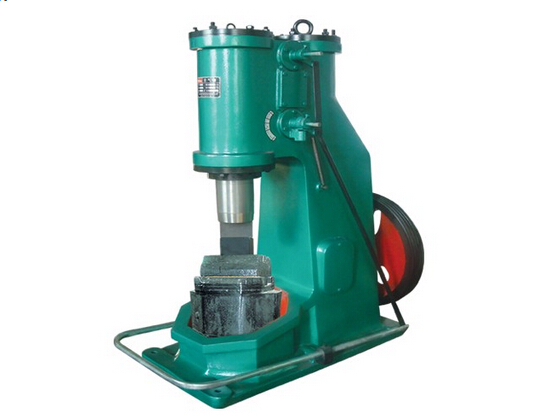

C41-40公斤分体式空气锤

C41-40公斤分体式空气锤：
C41空气锤它是自由锻造机器的一种，有两个汽缸，压缩汽缸将空气压缩，通过分配阀送入工作汽缸，推动活塞连同锤头作上下运动起锤击作用，操作灵活，广泛用于中小型锻件的生产。C41-40公斤分体式空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。C41-40公斤分体式空气锤比连体式空气锤其稳定性更好，故障率低，分体式空气锤一直受广大客户好评，销售额一直特别好。

C41-40公斤分体式空气锤特点：
⒈以压缩空气为动力，满足安全生产的需要敲击力度与打击频率可通过调节气压控制
⒉机身材质为铸铁，大吨位空气锤砧座材质为铸钢
⒊C41空气锤机构简单、不易损坏

C41-40公斤分体式空气锤工作原理：
打铁空气锤电动机通过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。

C41-40公斤打铁分体空气锤技术参数：

型 号	C41-40公斤分体式空气锤
落下部分质量（公斤）	40
打击能量（kj）	0.53
打击次数（Min-1）	250
工作区间高度（mm）	245
锤杆中心线至锤身距离（mm）	235
可锻毛坯方长(mm×mm)	52*52
可锻毛坯 圆	Φ68
电机功率(kw)	4
砧座重量（kg）	400
电机转速(r.p.m)	1440
整机重量（kg）	1350
机器外型尺寸（mm）	670×369×1050

空气锤安装：
1.开箱安装前，需洗净原防锈油并涂以薄层润滑油，如某些零件已很脏则应拆下清洗。当交货时间距安装时间超过半年时，则必须全面检查主要零件。
2.安装前必须对C41空气锤地基进行检查，是否符合图纸要求。
3.空气锤砧座中心应当于工作缸中心线相垂直，上下砧块的平面应吻合。安装水平线参照附件规定调好，然后沿砧座底部及四侧打入木锲固定之并浇以沥青灌溉缝隙，防止氧化皮掉入。

安装技术要求：

空气锤与其他锻锤一样，工作时动力作用的时间是往复式机器的动荷载，动力作用的形式是瞬态脉冲动荷载（冲击荷载），属于冲击和震动较大的锻压设备。C41空气锤与模锻锤、摩擦压力机等在结构上又有所不同，空气锤的锤身和砧座是分体结构，模锻锤的砧座、摩擦压力机的工作台与机身是整体结构。这些特点对其设备基础设计施工、设备的制作安装都有较高的要求。尤其是砧座、垫层的选材和安装如果不当，势必影响设备整体精度，同时对打击能量的损耗、设备工作的稳定乃至锻锤的使用寿命造成一定的影响。
复检基础、确定基础线、对照基础图设计和设备基础图对基础的几何尺寸、进行校对。
1、对照基础设计图和设备基础图对基础的几何尺寸、标高和质量要求等进行复检。确定设备定位基准的点、划定安装基准线。
2、 确定设备定位基准的点、面、线，划定安装基准线。
以砧座凹坑底平面为基准，找出设备安装的坐标位臵（纵横轴线）；测量砧座凹坑底平面（H1850mm）和锤身底座基础面（H470mm）两平面的水1平度、两平面相对高度（1380mm）及平行度。
砧座凹坑底平面和-470 尺寸底面（锤身底座基础面）的水平度允许 偏差不大于 1‰，（砧座垫层采用橡胶垫时 ，不应大于1‰）两平面 的平行度允许偏差不大于1‰，以保证砧座底面和锤身底座与基础均匀接 触。面和锤身一次抹平，严禁做找平层，如达不到要求，应铲平或磨平。对砧座垫层（木垫）
3、 对砧座垫层（木垫）的质量和几何尺寸进行复检
（a）木垫的外观检查：应无腐朽、夹皮、红斑、双心等缺陷并经过防腐处理；应无直径大于 50mm 的活结，当活结直径为40～50mm、死结直径小于40mm 时，垫木4个侧面不应大于2个；垫木的侧面允许有裂纹，但宽度不宜超过2mm，上、下面的裂纹宽度不宜超过5㎜，且裂缝长度不应大于木方总长的1/3。
 (b)几何尺寸检查
 长宽：不大于 2500×1240
 厚度：为保证安装时上层木垫的标高比设计标高提高30mm，底层木垫厚度可按照 150mm 加工；上层木垫的厚度要根据砧座安装标高确定，即在砧座凹坑底平面和-470尺寸底面上下两个基础面相对高度为1380mm时，厚度为 180mm，相对高度大于或小于 1380mm 时，根据实测数据增减木 垫排的厚度。
精度：木垫在放入基坑前一定要经过重物预压，预压后精加工，单个木垫上下平面的平面度不应大于 0.5‰、平行度不应大于 1‰。

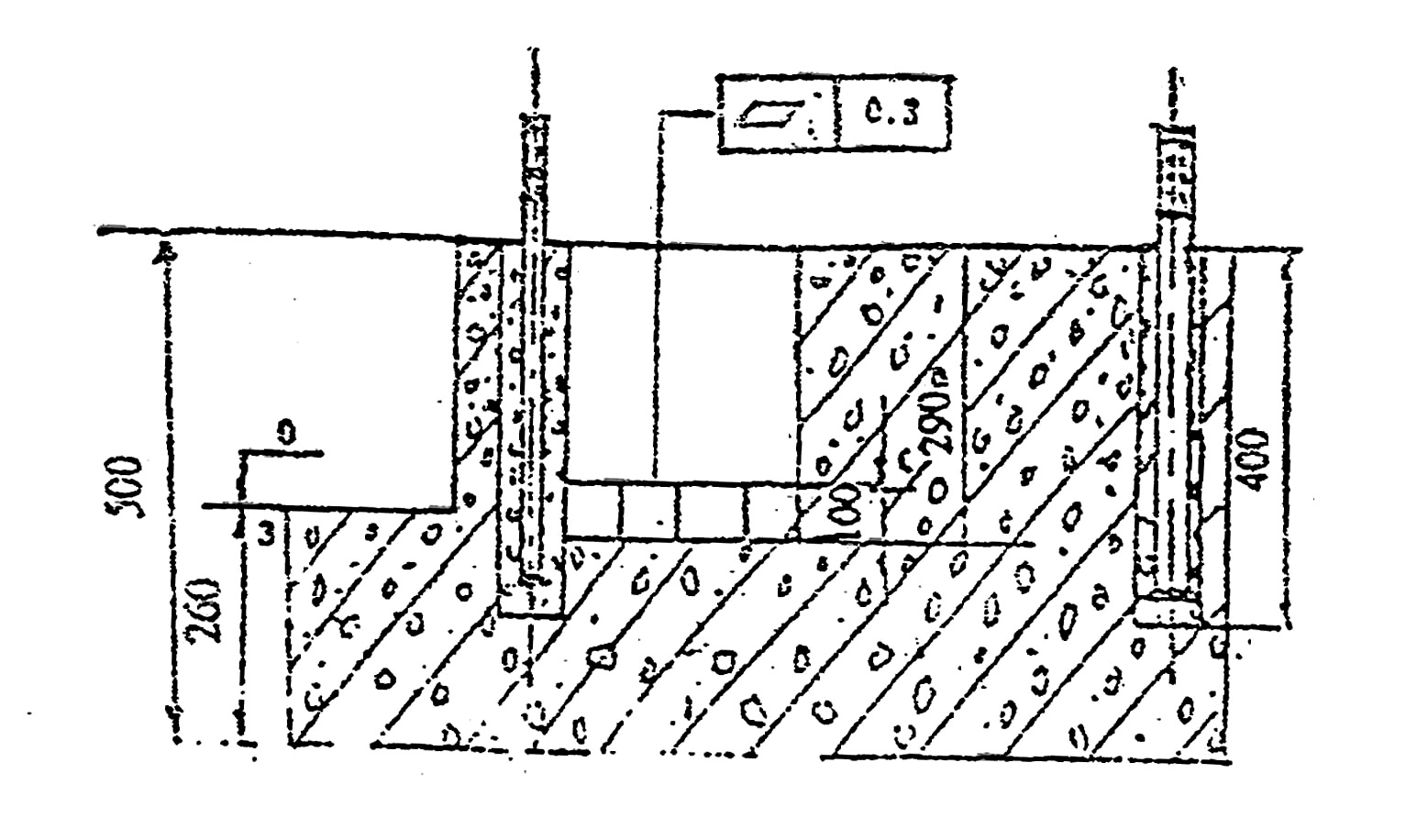

C41空气锤地基图：

C41空气锤的保养使用注意事项：
1.C41打铁空气锤操作人员应明了空气锤的结构和性能，作到合理使用，防止事故。
2.注意空气锤的工作期限，并作定期的检修，零件如有损坏，应及时拆换，不可让更多的零件破坏。
3.在工作过程中，如发杂音，立即停车检查修理。
4.经常注意油杯存油情况，并注意润滑油是否合乎规格，如燃点渣滓及浓度。
5.经常注意各部分的润滑问题。
6.砧体砧面与锤体导承之距离，及下砧面与地面之距离应切实保持规定的距离，并随时检查其距离是否有新改变，以免将机器打坏。
7.缓冲机构内球形败凡耳是否完整，应作定期检查，以免锤体将工作缸上盖碰损。
8.冬季应将油杯加以包裹，以免冷冻，使润滑受阻。
9.开车前应检查操纵杠杆在操纵上的灵活性。
10.各补气通路应在定期检修中加以疏通，应使气锤能发挥其正常的效力。
11.电动机应经常保持清洁，一年拆开擦洗一次，但擦洗时注意在线圈上不要用煤油或气油，以免绝缘层脱落。
12.不允许锻打冷的或不够热的金属。
13.锤在上方时间，不可超过一分钟，以免锤体发热，浪费能力，影响机器正常运转及寿命长度。
14.锻工应具有丰富经验，方可操纵气锤，特别在作单下打击时，在操作技术上更需熟练。
15.在停止使用打铁空气锤时，应切断电源。

操作C41打铁空气锤时要注意事项：

1.一般打铁空气锤是平面或是长方形开头，在锻打时很不容易把产品一次性打造成功（除了很直观的产品以外），很多锻打产品即是做成了也没有效益。因为浪费太多时间和能量。而我公司空气锤在工作时。空气锤具有马上平、马上开、马上宰迅速改变锤面打击，对提高生产效益有独特的不同。
2. 空气锤是气体钻井中的一个重要井下工具，它利用压缩空气作为能量载体，驱动配套钻头冲击破岩石。在气体钻井中应用空气锤钻进，主要有显著提高机械钻速、有利于控制井斜、延长钻头使用寿命等优点，在许多方面优于常规牙轮钻头气体钻井技术。
3.由于空气锤的结构和技术特点，在使用时有以下局限性和风险：井下情况复杂、产层和气层、地层大量出水和不稳定地层应尽量避免使用；空气锤及配套钻头在设计、制造上存在缺陷和使用不当时,易造成钻头断裂、锤接头脱扣和卡钻等井下事故不易处理。

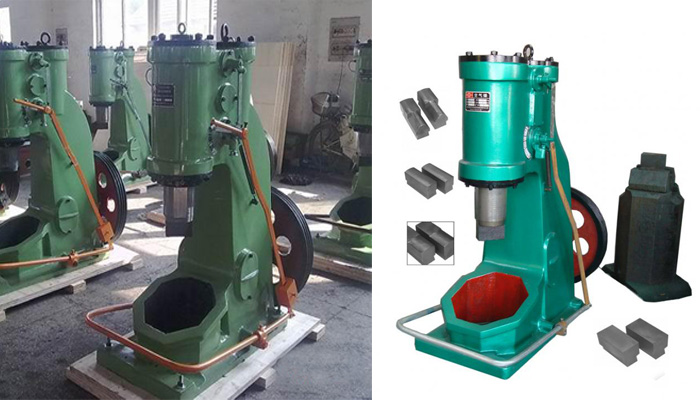

空气锤车间：

酷热夏天是C41打铁空气锤故障发生比较频繁的时期，高温总会增加打铁空气锤的工作负担并可能造成机器故障。如何减少维修率，延长打铁空气锤使用寿命、更好度过酷暑工期，轻松应对每天工作，我们认为要做到以下几点。
一、要从根本上解决问题，工厂应该安装空调或其他设备来降低机床温度，并保持较小的温度波动，尤其是对于打铁空气锤锻造设备来说，这是基本的要求。否则就容易因温度过高出现故障，增加维修成本。
当然，对于打铁空气锤设备，不少工厂是做不到恒温环境的，但是工厂也要尽可能的做好降温工作。如果温度过高，不会造成设备损坏，但是一定会影响加工工件的精度。
二、炎热夏季，可能会造成机油挥发，空气锤操作师傅要做好空气锤的机油检查工作，及时注油、换油，并保持油路畅通；经常检查安全防护装置是否完备可靠，保证设备安全运行。通过设备维护保养，达到“整齐、清洁、安全、润滑”
三、日常维护常放心头
在C41空气锤日常维护保养中，打铁空气锤使用厂家需做到“严”字当头，正确、合理使用，精心地维护保养，，切实加强使用前、使用过程中和使用后的检查，及时地、认真地、高质量地消除隐患，排除故障。并要做好使用运行情况记录，保证原始资料、凭证的正确性和完整性。
总之，夏季高温期已经到来，希望空气锤使用厂家认真对待，只有做好以上几点，才有可能降低或避免小型空气锤发生故障，才能减少维修费用，让你们的夏天不会因此而烦恼，夏天已过半，秋天还会远吗？

做好预防打铁空气锤漏电的工作

在我们的日常生活中经常发生漏电现象，  对于用于防止操作空气锤漏电的办法如加装漏电保护装置和使用安全电压等。更好地遵守安全法则较为严格，从而大限度地避免触电事故的发生。

１．认真学习安全用电知识，提高自己防范触电的能力。注意电气安全距离，不进入已标识电气危险标志的场所。不乱动、乱摸电器设备，特别是当人体出汗或手脚潮湿时，不要操作电器设备。２．发生电气设备故障时，不要自行拆卸，要找持有电工操作证的电工修理。公共用电设备或高压线路出现故障时，要打报警电话请电力部门处理。
３．按设计规范和操作规范施工，保证安装质量。不用质量低劣、破旧损坏的电线和电器设备。
４．电器设备一定要有保护接零和保护接地装置。并经常进行检查，确保其安全可靠。
５．根据线路安全载流量配置设备和导线，不任意增加负荷，防止过流发热而引起短路、漏电。更换线路保险丝时不要随意加大规格，更不要用其他金属丝代替。
６．修理电器设备和移动电器设备时，要完全断电，在醒目位置悬挂‘禁止合闸，有人工作’的安全标示牌。未经验电的设备和线路一律认为有电。带电容的设备要先放电，可移动的设备要防止拉断电线。
７．使用中经常接触的配电箱、配电盘、闸刀、按钮、插座、导线等要完好无损。绝缘老化、损坏的要及时更换。
８．工作灯、手提临时照明灯，要使用不超过３６伏的安全电压。
９．雷雨天应远离高压电杆、铁塔和避雷针。避雷针要完好无损，并定期进行检测。
１０．各项施工中要避开高压线的保护距离。　　
１１．高压线落地时要离开接地点至少２０米，如已在２０米之内，要并足或单足跳离２０米以外，防止跨步电压触电。
１２．发生电器火灾时，应立即切断电源，用黄砂、二氧化碳灭火器灭火，切不可用水或泡沫灭火器灭火。
