C41-25公斤空气锤展示您现在的位置: 网站首页 - 产品中心 - 单体式空气锤 - C41-25公斤空气锤

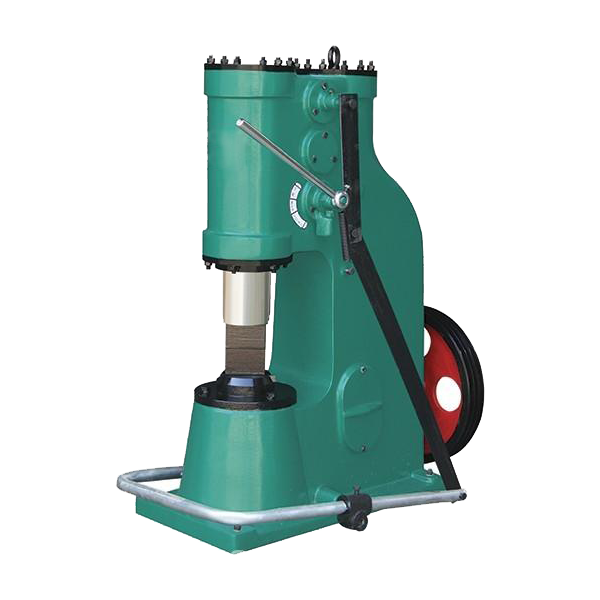

C41-25公斤空气锤

C41-25公斤空气锤
C41-25公斤空气锤详细信息

随着社会的发展,空气锤行业的前景也越来越好,在空气锤产品当中要数C41-25公斤空气锤最火了,在众多的空气锤产品当中为何C41-25公斤空气锤会脱颖而出,备受客户的青睐呢。那么这里面一定有一些秘密,在此为大家揭晓一下是什么原因吧!
C41-25公斤空气锤之所以被客户看中,主要是因为它的价格适中,功能齐全,比较实用,使用的是2.2kw 全铜芯电机,落下部分质量为25公斤,打击次数能到达每分钟250次,工作行程达到240mm。砧座和锤身是一体的,安装移动都方便。C41-25公斤空气锤之所以那么热销,跟它的结构功能特点是密切联系的。
C41-25公斤单体式空气锤结构:主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。

25公斤空气锤结构组成与各部分功能:
打铁气锤主要由机身、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。
1,机身。机身是空气锤的主体,在机身上面安装有传动装置,工作机构和操纵机构,这些机构在机架上紧凑组合成一个整体。
2,传动机构。传动机构包括皮带轮、齿轮箱、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。
3,压缩缸和工作缸。压缩缸和工作缸的上下部和上下旋阀连通,通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。
4,落下部分。落下部分由工作活塞、锤杆和上砧等组成,锤杆和工作活塞为一整体,为使其重量符合技术规格,需要作成空心件,锤杆与锤头的连接是用燕尾槽和楔铁连接。
5,配气机构。配气机构由上阀,下阀,操作手柄或脚踏杠杆等部门组成,通过配气机构来控制各种动作的实现。
6,砧座。砧座上面安装着砧垫和下砧块,为了满足锻造的稳定性,砧座的质量要求是落下部分质量的12-15倍,它安装在坚固的钢筋水泥基础上,其间垫有垫木,可消除锤击时产生的震动。

根据C41-25公斤单体式空气锤结构可以看出其工作原理,即电动机通过减速机构和曲柄,连杆带动压缩气缸的压缩活塞上下运动,产生压缩空气。当压缩缸的上下气道与大气相通时,压缩空气不进入工作缸,电机空转,锤头不工作,通过手柄或脚踏杆操纵上下旋阀,使压缩空气进入工作气缸的上部或下部,推动工作活塞上下运动,从而带动锤头及上砥铁的上升或下降,完成各种打击动作。旋阀与两个气缸之间有四种连通方式,可以产生提锤、连打、下压、空转四种动作。进而利用空气锤的这些动作进行机器作业、生产。

我们生产的25公斤空气锤使用的铸件均符合JB/T5775标准要求,材料的主要机械性能指标,抗拉强度不低于20kgf /mm2,抗弯强度不低于40kgf/mm2。重要的零件表面如:缸体内孔无气扎、砂眼、夹渣和偏析等现象。

挑选优质的25公斤空气锤,应从以下几个方面考虑:从外形上应主要考虑三个方面:色彩、形态和宜人性。形态是产品存在、功能实现的前提。色彩依附于形态,但是色彩比形态更具有吸引力,在产品造型中具有先声夺人的艺术魅力。同时无论色彩还是形态都要符合宜人性的要求。我们厂生产的小型空气锤油漆多采用军绿色,给人一种自然、环保、和平、宁静的寓意,油漆符合JB2825-80《机床涂漆技术条件》;在外形上小型空气锤具有简洁、均衡和稳定的特点,其结构形态合理,小型空气锤的标志、标牌颜色鲜明,又具有艺术魅力图案,结合合理布置,增强了小型空气锤整体的均衡感。从配置上首先考虑电机,电机的好坏与生产效率有很大关系,我们厂生产的25空气锤取代了传统铁锤,多人锻打产品的繁琐工序,现在我们的25公斤空气锤全采用全铜芯电机。所有的铸铁件均经过淬火处理,经久耐用。
